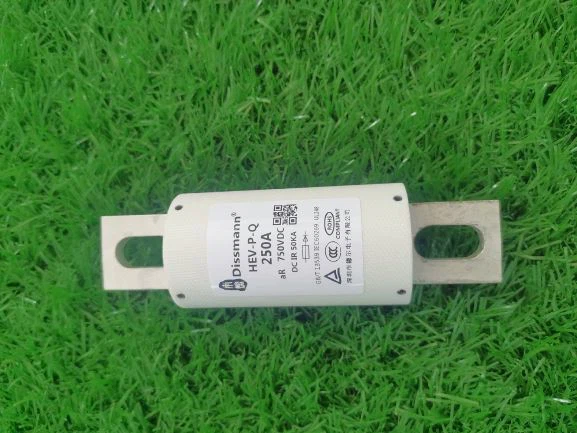

Hv فیوز لنک
موجودہ درجہ بندی:5A-800A
شرح شدہ وولٹیج: AC/DC1000V
تحفظ کی قسم: اے آر
مداخلت کی درجہ بندی: AC100KA/DC30KA@1000VDC/AC
تنصیب: بولٹ آن
انکوائری بھیجنے
Product Details ofHv فیوز لنک
اعلی معیار کا HEV فیوز EV چارجر کے صارف کے مطابق ہے۔
HEV فیوز کے لیے تفصیلی معلومات
مواد | جسم: فائبر کیپس: تانبے کا کھوٹ ٹرمینل: تانبے کا کھوٹ |
خصوصیت | الیکٹرک گاڑیوں میں چارجنگ پروٹیکشن بورڈ استعمال کریں۔ |
مداخلت کرنے والی درجہ بندی | 100000A 1000VDC پر |
ایمپیئر رینگ | 5A-800A |
وولٹیج (DC) | 1000VDC |
وولٹیج (AC) | 1000VAC |
استعمال کی قابل اجازت شرائط | -40 ڈگری -85 ڈگری |
گرین مارک | RoHS |
حفاظتی منظوری | ٹی یو وی |
HEV فیوز کا سلیکشن ماڈل
| ماڈل | موجودہ درجہ بندی | I2t(A2s) | بجلی کی کھپت | سائز کا کوڈ | انسٹال کریں۔ | |
| پری آرک | کل | |||||
| HEV-PQ-5 | 5A | 1.6 | 10 | 1.5 | ایچ ٹی 1 | ماؤنٹنگ بولٹ M6 تجویز کردہ ٹارک 4N·m |
| HEV-PQ-10 | 10A | 3.5 | 19 | 3.8 | ||
| HEV-PQ-15 | 15A | 9.5 | 73 | 5.4 | ||
| HEV-PQ-20 | 20A | 25.5 | 176 | 6 | ||
| HEV-PQ-25 | 25A | 42 | 330 | 7 | ||
| HEV-PQ-30 | 30A | 55 | 420 | 9 | ||
| HEV-PQ-35 | 35A | 33 | 160 | 11 | ||
| HEV-PQ-40 | 40A | 75 | 315 | 12 | ||
| HEV-PQ-45 | 45A | 95 | 430 | 12 | ماؤنٹنگ بولٹ M8 نے تجویز کردہ ٹارک 11N·m | |
| HEV-PQ-50 | 50A | 135 | 590 | 12.5 | ||
| HEV-PQ-60 | 60A | 205 | 940 | 14.8 | ایچ ٹی 2 | |
| HEV-PQ-70 | 70A | 300 | 1980 | 17.5 | ||
| HEV-PQ-80 | 80A | 350 | 2350 | 20.5 | ||
| HEV-PQ-90 | 90A | 410 | 2630 | 24 | ||
| HEV-PQ-100 | 100A | 530 | 3450 | 26.5 | ||
| HEV-PQ-125 | 125A | 1700 | 7200 | 27 | ||
| HEV-PQ-150 | 150A | 2750 | 11000 | 34 | ||
| HEV-PQ-175 | 175A | 4100 | 16000 | 35 | ||
| HEV-PQ-200 | 200A | 5400 | 21000 | 42 | ||
| HEV-PQ-225 | 225A | 7500 | 30000 | 45 | ایچ ٹی 3 | |
| HEV-PQ-250 | 250A | 9700 | 41000 | 47 | ||
| HEV-PQ-275 | 275A | 12000 | 58000 | 51 | ||
| HEV-PQ-M300 | 300A | 16500 | 70000 | 56 | ماؤنٹنگ بولٹ M10 تجویز کردہ ٹارک 20N·m | |
| HEV-PQ-M325 | 325A | 20000 | 82000 | 61 | ||
| HEV-PQ-M350 | 350A | 23000 | 94000 | 63 | ||
| HEV-PQ-M400 | 400A | 30000 | 123000 | 76 | ||
| HEV-PQ-300 | 300A | 16500 | 70000 | 56 | ایچ ٹی 4 | |
| HEV-PQ-325 | 325A | 20000 | 82000 | 61 | ||
| HEV-PQ-350 | 350A | 23000 | 94000 | 63 | ||
| HEV-PQ-400 | 400A | 30000 | 123000 | 76 | ||
| HEV-PQ-450 | 450A | 35000 | 135000 | 95 | ||
| HEV-PQ-500 | 500A | 44000 | 165000 | 108 | ||
| HEV-PQ-600 | 600A | 48000 | 210000 | 115 | ||
| HEV-PQ-700 | 700A | 53000 | 298000 | 125 | ایچ ٹی 5 | ماؤنٹنگ بولٹ M12 تجویز کردہ ٹارک 28N·m |
| HEV-PQ-800 | 800A | 75000 | 445000 | 140 | ||
HEV فیوز کا طول و عرض، فیوز کی قسم کے مطابق سائز کا انتخاب کریں۔
| سائز کا کوڈ | A±2 | B±1.5 | C±1 | D±1.5 | E±1.5 |
| ایچ ٹی 1 | 73.5 | 14.3 | 48 | 60.5 | 63.5 |
| ایچ ٹی 2 | 110 | 22 | 69 | 84 | 95.5 |
| ایچ ٹی 3 | 129 | 36.5 | 72 | 88 | 109 |
| ایچ ٹی 4 | 129 | 50 | 72 | 88.6 | 109 |
| ایچ ٹی 5 | 180 | 63 | 72 | 106 | 145 |
محیطی ہوا کا درجہ حرارت
عام استعمال کے حالات: -5 ڈگری ~ 40 ڈگری۔
اجازت شدہ شرائط: -40 ڈگری -85 ڈگری۔
محیطی ہوا کے درجہ حرارت کی تبدیلیوں کے لیے پیرامیٹر کی اصلاح: -5 ڈگری سے نیچے کام کرنا، فیوز کے کم اوورلوڈ کرنٹ کا پری آرک ٹائم تھوڑا بڑھایا جاتا ہے، اور ریٹیڈ کرنٹ قدرے بڑھایا جاتا ہے۔ لیکن جب تک کہ -5 ڈگری سے اوپر کام کرنے کی حد میں نہ ہو، عام طور پر فیوز کے ریٹیڈ کرنٹ کو بڑھانے پر غور نہ کریں۔ فیوز 40 ڈگری سے اوپر کام کرتا ہے، ریٹیڈ کرنٹ کو اضافی اصلاح کی ضرورت ہے، اور اصلاح کا عنصر -Kt ہے۔
نوٹ 1: Kt کی قدر نے عام آپریٹنگ حالات میں فیوز کے ریٹیڈ موجودہ حفاظتی مارجن کے اثر و رسوخ کو مدنظر رکھا ہے۔
نوٹ 2: محیطی ہوا کے درجہ حرارت کو 1 سے 2 گھنٹے سے زیادہ رہنے کی ضرورت ہے اس سے پہلے کہ اس کا کوئی خاص اثر پڑے۔
عمومی سوالات
سوال 1: فیوز کا انتخاب کیسے کریں؟
جواب: شروع میں، ہم آپ کو کسٹمر کا اصل درخواست فارم بھیجیں گے۔ عام طور پر، ہمیں آپ کی درخواست کی فیلڈ، آپریٹنگ کرنٹ اور آپریٹنگ وولٹیج، انسٹالیشن کے طریقے، سرٹیفیکیشن کے تقاضے، اور دیگر پیرامیٹر کی ضروریات کو صاف کرنے کی ضرورت ہے۔
