الیکٹرک گاڑیوں کے فیوز: اقسام ، انتخاب اور حفاظت کے تحفظات

الیکٹرک گاڑیاں (ای وی) تیزی سے آگے بڑھ رہی ہیں ، جو کاربن کے نقشوں کو کم کرنے اور پائیدار نقل و حمل میں منتقلی . میں منتقلی کی عالمی کوششوں سے کارفرما ہیں ، جیسے ہی ای وی ٹکنالوجی کے پھیلاؤ کے طور پر ، موثر حفاظتی طریقہ کار اور بھی اہم بن جاتا ہے. ان میں سے ، الیکٹرک گاڑیوں کے مطابق ، غیر منقولہ انتخابات کے طور پر کھڑے ہیں ، جو سرکٹری کی حفاظت کے لئے ذمہ دار ہیں ، جو سرکٹری کی حفاظت کے لئے ذمہ دار ہیں۔ غلطیاں .

یہ جامع گائیڈ ای وی فیوز کی تعریفوں ، اقسام ، انتخاب کے معیار ، معیارات ، ناکامی کے وجوہات ، اور مستقبل کے رجحانات کو انجینئرز ، ڈیزائنرز ، اور ای وی کے شوقین افراد کی مدد کے لئے باخبر فیصلے . کی تلاش کرتا ہے۔

تعریف اور بنیادی فنکشن

الیکٹرک گاڑی کا فیوز ایک حفاظتی آلہ ہے جو ضرورت سے زیادہ موجودہ بہاؤ میں خلل ڈالتا ہے ، ای وی برقی نظاموں کی حفاظت کرتا ہے اور آگ یا سامان کو پہنچنے والے نقصان کے خطرات کو کم سے کم کرتا ہے . روایتی آٹوموٹو فیوز کے برعکس ، جب کہ زیادہ تر کم وولٹیج (12–48 وی ڈی سی) کو سنبھالتے ہیں) ، ای وی فیوز کو بہت زیادہ وولٹیجز پر کام کرنے کے لئے ڈیزائن کیا گیا ہے (1 ، 1 ، {{{4 {4} {{{4 {4} سخت مکینیکل ، تھرمل ، اور ماحولیاتی دباؤ کا مقابلہ کریں .

ای وی بجلی کے نظام میں بنیادی کردار

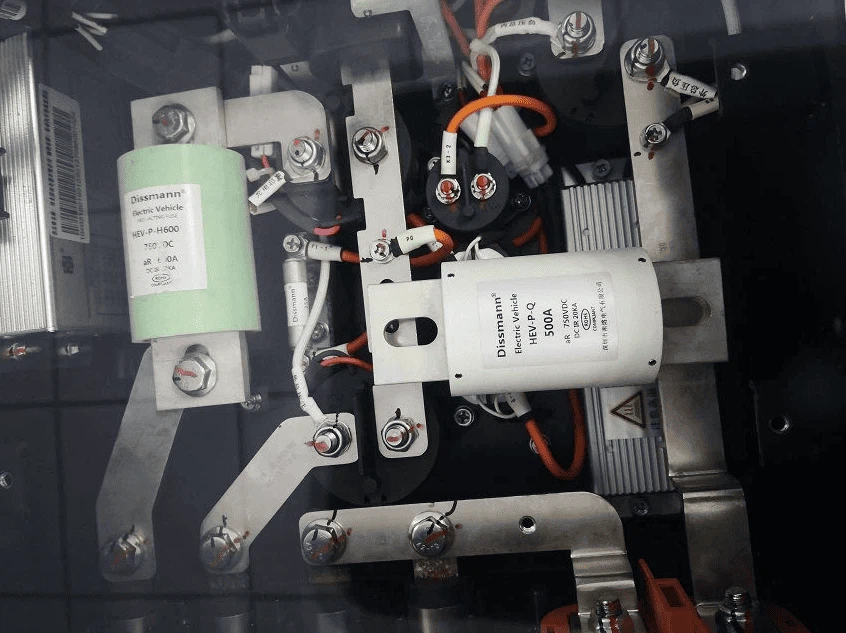

کلیدی مقامات جہاں بجلی کی گاڑیوں میں فیوز لازمی ہیں:

ہائی وولٹیج بیٹری پیک:اہم بیٹری کا تحفظ ، اعلی موجودہ اضافے یا غلطیوں میں خلل ڈال رہا ہے .

کرشن موٹر سرکٹس:موٹروں کو چلانے کے لئے اعلی طاقت کی ترسیل کی حفاظت .

آن بورڈ چارجرز (او بی سی):گرڈ سے بیٹری تک چارج کرنے کے دوران غلطیوں کو الگ تھلگ کرنا .

DC-DC کنورٹرز:اوورکورینٹ . سے وولٹیج کے تبادلوں کے سرکٹس کو بچا رہا ہے

معاون سرکٹس:لائٹنگ ، انفوٹینمنٹ ، ایچ وی اے سی ، اور کم وولٹیج سب سسٹم . کو محفوظ بنانا

ان میں سے ہر ایک میں ، فیوز دفاع کی آخری سطر کے طور پر کام کرتا ہے۔ جب کچھ غلط ہوجاتا ہے تو ، فیوز کی کنٹرول شدہ ناکامی موجودہ بہاؤ میں خلل ڈالتی ہے ، جس سے تھرمل بھاگنے یا نظام کی آگ جیسے زیادہ سنگین نتائج کو روکتا ہے .

ہائی وولٹیج ڈی سی فیوز

ہائی وولٹیج ڈی سی فیوز بنیادی طور پر ای وی ٹریکشن بیٹری سسٹم میں استعمال ہوتا ہے ، جس کی درجہ بندی 400VDC سے 1000VDC . وہ مختصر سرکٹس یا اوورکورینٹ واقعات کے دوران تیزی سے سرکٹ تحفظ فراہم کرتی ہے ، اس بات کو یقینی بناتے ہوئے کہ بیٹری پیک اور منسلک نظام محفوظ رہیں . وضاحتوں میں شامل ہیں:

• ریٹیڈ وولٹیج: 500VDC سے 1000VDC
• ریٹیڈ موجودہ: 50A سے 800A
• توڑنے کی گنجائش: 30-50 KA DC تک

ان فیوز کا آئی ای سی 60269-7 اور UL 248-20 الیکٹرک گاڑیوں کی ایپلی کیشنز . کے تحت تجربہ کیا جاتا ہے۔

سیمیکمڈکٹر پروٹیکشن فیوز

سیمیکمڈکٹر پروٹیکشن سیف گارڈ حساس پاور الیکٹرانکس جیسے انورٹرز ، آئی جی بی ٹی ایس ، اور ایم او ایس ایف ای ٹی ماڈیولز کو ای وی ٹریکشن موٹر کنٹرول . ان کی خصوصیت کے لئے استعمال کیا جاتا ہے۔

• سیمیکمڈکٹر جنکشن کی حفاظت کے لئے انتہائی تیز اداکاری کی خصوصیات
• کم I²T اقدار کو کم سے کم توانائی سے کم کرنا
• 1000VDC تک وولٹیج کی درجہ بندی

مناسب سیمیکمڈکٹر فیوز کا انتخاب بجلی کے غلطیوں کے دوران مہنگے انورٹر یا موٹر کنٹرولر کی ناکامیوں کو روکتا ہے .

کم وولٹیج معاون فیوز

اگرچہ ای وی بنیادی طور پر اعلی وولٹیج فیوز کا استعمال کرتے ہیں ، لیکن وہ معاون نظاموں کے لئے روایتی کم وولٹیج فیوز (12V-48V) کو بھی شامل کرتے ہیں ، جیسے:

• لائٹنگ سرکٹس
• انفوٹینمنٹ سسٹم
• کم پاور کنٹرول ماڈیولز

یہ روایتی آٹوموٹو بلیڈ فیوز کی شکل میں ایک جیسے ہیں لیکن لازمی طور پر ای وی سے متعلق کمپن اور درجہ حرارت کے معیارات . کو پورا کرنا چاہئے

وولٹیج اور موجودہ درجہ بندی

ای وی فیوز وشوسنییتا کے لئے مناسب وولٹیج اور موجودہ درجہ بندی کا انتخاب بنیادی ہے:

• وولٹیج کی درجہ بندی:زیادہ سے زیادہ سسٹم وولٹیج سے تجاوز کرنا چاہئے ، E .} G. 500 vdc یا 800VDC بیٹری پیک .
• موجودہ درجہ بندی:درجہ حرارت کی نشاندہی کرتے ہوئے . پر غور کرتے ہوئے ، حفاظت کے مناسب مارجن کے ساتھ مستقل بوجھ سے تجاوز کرنا ضروری ہے

صلاحیت کو توڑنا

توڑنے کی گنجائش زیادہ سے زیادہ غلطی ہے موجودہ فیوز ای وی ایپلی کیشنز کے لئے . کے بغیر محفوظ طریقے سے مداخلت کرسکتا ہے:

• عام ضرورت: 20KA سے 50KA DC توڑنے کی گنجائش
• اعلی صلاحیت والے بیٹری سسٹم میں شارٹ سرکٹ کے تحفظ کے لئے اہم

غلطی کی ضروریات کو پورا کرنے میں ناکامی کے دوران غلطیوں کے دوران تباہ کن بیٹری اور سسٹم کو پہنچنے والے نقصان کا خطرہ ہے .

وقت کی موجودہ خصوصیات

ای وی فیوز فاسٹ اڑانے اور وقت کی تاخیر کی اقسام میں دستیاب ہیں:

• فاسٹ بلو:کم سے کم پگھلنے والے وقت . کے ساتھ حساس سیمیکمڈکٹر تحفظ کے لئے مثالی
• وقت تاخیر:inrush دھاروں کے ساتھ سرکٹس کے ل suitable موزوں ، جیسے موٹرز اور کیپسیٹیو بوجھ ، پریشانی سے گریز کرتے ہیں .

صحیح خصوصیت کا انتخاب نظام کے تسلسل کو برقرار رکھتے ہوئے تحفظ کو یقینی بناتا ہے .

درجہ حرارت کی تزئین و آرائش اور تھرمل تحفظات

اعلی درجہ حرارت فیوز کی موجودہ لے جانے والی صلاحیت کو کم کرتا ہے . EV بیٹری کے حصے 85–125 ڈگری . تک پہنچ سکتے ہیں لہذا:

• آپریٹنگ درجہ حرارت . میں فیوز موجودہ درجہ بندی کو ایڈجسٹ کرنے کے لئے منحنی خطوط سے مشورہ کریں
• یقینی بنائیں کہ فیوز تھرمل برداشت گاڑی کے کم عمر یا بیٹری سے دیوار کے ماحول سے میل کھاتا ہے .

فیوز قسم بمقابلہ ایپلی کیشن

کلیدی معیارات میں شامل ہیں:

اوورکورینٹ اور شارٹ سرکٹ واقعات

ای وی فیوز کی ناکامی اکثر نتیجہ اخذ کرتی ہے:

• فیوز کی درجہ بندی سے زیادہ حد سے زیادہ حد سے زیادہ
• فیوز صلاحیت سے زیادہ غلطی دھاروں کے ساتھ شارٹ سرکٹ کے واقعات

مناسب نظام کے ڈیزائن اور فیوز کا انتخاب ان خطرات کو کم کریں .

مکینیکل کمپن اور تھرمل سائیکلنگ

ای وی کو اہم مکینیکل کمپن اور تھرمل سائیکلنگ کا سامنا کرنا پڑتا ہے ، خاص طور پر موٹر ڈرائیو یونٹوں اور بیٹری پیک کے قریب . یہ شرائط پیدا ہوسکتی ہیں۔

• فیوز عناصر کی مائکرو کریکنگ
• ٹرمینل ڈھیلنے سے رابطے کی مزاحمت میں اضافہ ہوتا ہے
• مادی تھکاوٹ فیوز کی زندگی کو کم کرتی ہے

سمارٹ فیوز اور نگرانی انضمام

ابھرتے ہوئے سمارٹ فیوز موجودہ ، وولٹیج ، اور درجہ حرارت کی اصل وقت کی نگرانی کے لئے سینسر کو شامل کرتے ہیں . فوائد میں شامل ہیں:

• پیش گوئی کی بحالی اور ابتدائی ناکامی کا پتہ لگانا
• فعال تحفظ کی حیثیت کی نگرانی کے ذریعے نظام کی حفاظت میں اضافہ
• گاڑیوں کی تشخیص اور ٹیلی میٹکس کے ساتھ ڈیٹا انضمام

اسمارٹ فیوز ٹکنالوجی ذہین اور منسلک اجزاء کے وسیع تر ای وی بجلی کے رجحان کے ساتھ سیدھ میں ہے .

اعلی درجے کی مواد اور نینو کمپوزائٹ فیوز

نینو کمپوزائٹس اور اعلی تھرمل کنڈکٹیوٹی سیرامکس جیسے جدید مواد کی تحقیق کا مقصد ہے:

• فیوز درجہ حرارت رواداری میں اضافہ کریں
• مکینیکل کمپن مزاحمت کو بہتر بنائیں
• اعلی توڑنے کی صلاحیت کو برقرار رکھتے ہوئے فیوز سائز کو کم کریں

یہ بدعات کمپیکٹ اور اعلی طاقت کی کثافت ای وی ڈیزائن . کی حمایت کرتی ہیں

ای وی فیوز سلیکشن کے لئے کلیدی معیار چیک لسٹ

اصل سرکٹ وولٹیج اور مطلوبہ صلاحیت کی گنجائش کا تعین کریں:فیوز وولٹیج اور بریکنگ کرنٹ کو اصل بیٹری/سسٹم کے چشمی . کے ساتھ میچ کریں

مارجن کے ساتھ درجہ بند موجودہ کی وضاحت کریں:تھرمل ڈیریٹنگ منحنی خطوط استعمال کریں اور چوٹی کے بوجھ اور حفاظت کے مارجن . پر غور کریں

وقت کی موجودہ خصوصیات کو میچ کریں:تیز یا سست اداکاری کی اقسام کو منتخب کریں جیسا کہ درخواست کے ذریعہ . کے ذریعہ مقرر کیا گیا ہے

کمپن اور صدمے کی رواداری کو یقینی بنائیں:AEC-Q200 یا اسی طرح کے . میں تصدیق شدہ ای وی ٹیسٹڈ فیوز کو ترجیح دیں

فٹ اور انضمام کا اندازہ کریں:فیوز ہولڈرز کے ساتھ سائز ، بڑھتے ہوئے ، اور مطابقت کی جانچ کریں .

معیارات کی تعمیل کی تصدیق کریں:متعلقہ بین الاقوامی سرٹیفیکیشن . کے ساتھ ہمیشہ فیوز کی درخواست کریں

اگلے جنرل ای وی کے لئے سمارٹ صلاحیتوں کا اندازہ کریں:جب ضرورت ہو تو تشخیصی ، دوبارہ ترتیب دینے ، یا سمارٹ فیوز کے ساتھ مستقبل کا ثبوت 345.

الیکٹرک گاڑیوں کے فیوز ای وی سسٹمز کی حفاظت اور وشوسنییتا کو یقینی بنانے میں اہم کردار ادا کرتے ہیں۔ گاڑیاں .

برقی گاڑیوں کے فیوز آسان قربانی کے آلات سے کہیں زیادہ ہیں۔ وہ ای وی الیکٹریکل سیفٹی اور وشوسنییتا کا سنگ بنیاد تشکیل دیتے ہیں {{0} at بیٹری ٹکنالوجی ، موٹرز ، اور فاسٹ چارجنگ کے تیز ارتقاء ، فیوز کی کارکردگی ، منیٹورائزیشن ، اور انٹیلیجنس پر بے مثال مطالبات . انجینئرنگ ٹیموں کو لازمی طور پر معیارات ، سیفٹی مارجنز ، اور اعلی درجے کی مادوں کی ایک پیچیدہ زمین کی تزئین کی تشہیر کرنا ہوگی۔

جب بجلی کی گاڑیوں کی منصوبہ بندی ، وضاحت کرنا ، یا برقرار رکھنا:

معروف مینوفیکچررز سے اعلی درجے کی ، مصدقہ ، درخواست سے متعلق فیوز کو ترجیح دیں .

رہنمائی کے لئے جدید ترین بین الاقوامی معیارات پر جھکاؤ .

ماحولیاتی الیکٹریکل ، مکینیکل ، اور سافٹ ویئر کے لئے مکمل نظام میں فیکٹر زیادہ سے زیادہ حفاظت اور کارکردگی .

ذہین فیوز ٹکنالوجی اور جاری معیارات کی ترقی کے ساتھ ، الیکٹرک وہیکل سرکٹ پروٹیکشن کا مستقبل پائیدار نقل و حمل کے اگلے دور کی نشاندہی کرتے ہوئے ، زیادہ سے زیادہ حفاظت ، کارکردگی اور انضمام کا وعدہ کرتا ہے۔

ای وی فیوز کی عمر کتنی ہے؟

ای وی فیوز عام طور پر جب گاڑی کی زندگی بھر چلتے ہیں تو جب مناسب طریقے سے منتخب اور انسٹال کیا جاتا ہے . تاہم ، تھرمل سائیکلنگ اور کمپن زندگی کو کم کرسکتی ہے ، جس میں وقتا فوقتا {. کی ضرورت ہوتی ہے۔

کیا ای وی فیوز کو دوبارہ ترتیب دیا جاسکتا ہے؟

نہیں . ای وی فیوز غیر قابل ریسٹی ایبل پروٹیکشن ڈیوائسز ہیں . ایک بار جب اڑا دیا گیا تو ، سرکٹ پروٹیکشن کو بحال کرنے کے لئے ان کو تبدیل کرنا ہوگا .

میرے بیٹری پیک کے لئے صحیح الیکٹرک وہیکل فیوز کا انتخاب کیسے کریں؟

بیٹری پیک وولٹیج ، زیادہ سے زیادہ مسلسل موجودہ ، فالٹ موجودہ بریکنگ تقاضوں ، درجہ حرارت کی پیمائش ، اور ای وی فیوز معیارات (آئی ای سی 60269 ، UL 248) . پر غور کریں

کیا ای وی فیوز باقاعدہ آٹوموٹو فیوز سے مختلف ہیں؟

ہاں . ای وی فیوز ہائی وولٹیج (1000VDC تک) ، اعلی موجودہ ، اور مضبوط تھرمل/مکینیکل برداشت کے لئے ڈیزائن کیا گیا ہے ، معیاری آٹوموٹو فیوز کے برعکس جو 12-48} vdc . پر کام کرتے ہیں۔
